방폭형 Tumbler Switch
Ex d IIC T6 IP65 for Zone 1/2 (가스 1, 2종 장소)
Ex tb IIIC T80℃ Db IP65 for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃
Ex Protection / 방폭구조
|
KEX-151 |
Ex d IIC T6 IP65 for Zone 1/2 (가스 1, 2종 장소) |
|
KEX-152 |
Ex d IIC T6 IP65 for Zone 1/2 (가스 1, 2종 장소) |
Material / 재질
|
Body & Cover 바디 & 커버 |
Die-Cast Aluminium Alloy |
|
Painting Color 색상 |
Munsell No. 7.5BG 6/1.5 * 다른 색상 주문 제작 가능 |
Electric / 정격 사양
|
Rated Voltage 전압 |
Max. 220 Vac |
|
Rated Frequency 전원 주파수 |
50/60Hz |
|
Rated Current 전류 |
Max. 20 A |
Drawing / 도면
|

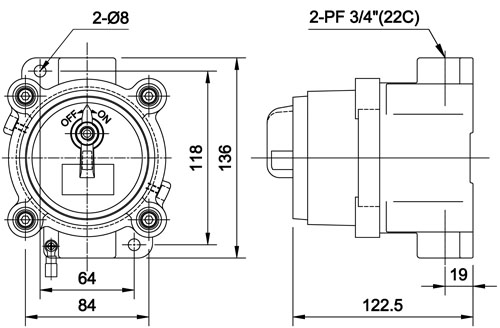

KEX-151 |
 |
|

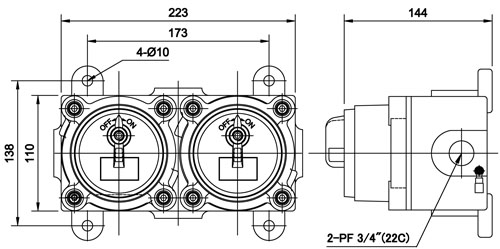

KEX-152 |
 |
Wiring Diagram / 결선도
|

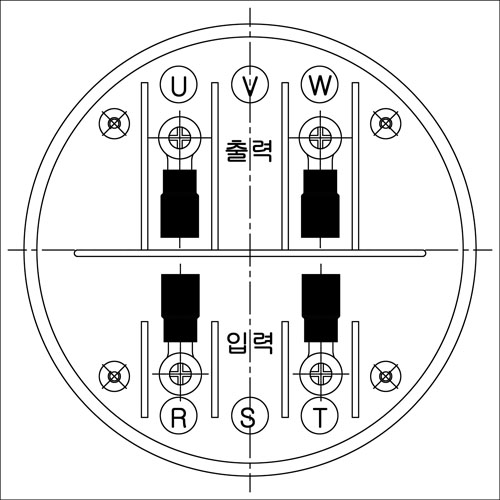

2P 단상 |
 |
|

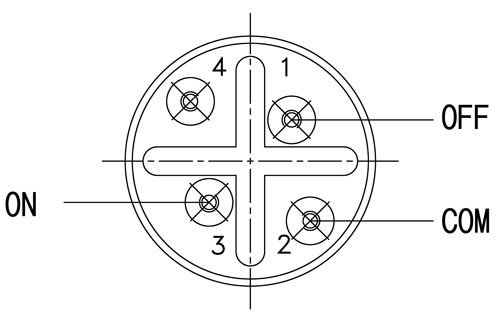

3W 삼로 |
 |
Moedl Specification / 모델별 사양
|
Model 모델 |
Type 타입
|
Hub 인입부 |
Weight 무게 |
|
| KEX-151 | 1 Gang | 2 - Pole / 단상 |
M20. M25 (1.5P) PF/NPT 1/2"(16C), 3/4"(22C) |
1.4kg |
| 3 - Way / 삼로 | ||||
| KEX-152 | 2 Gang | 2 - Pole / 단상 |
Max. 4 - M20. M25 (1.5P) PF/NPT 1/2"(16C), 3/4"(22C) |
3.4kg |
| 3 - Way / 삼로 | ||||
- 기본 인입부 사양 : 2 - PF 3/4"(22C) / 기타 인입부 가공은 주문 제작입니다.
