방폭형 Junction Box (Cast Aluminium / 주물 재질)
Ex d IIC for Zone 1/2 (가스 1, 2종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃
Box Specification / 박스 사양
|
Model 모델명 |
Box Size 박스 치수 |
T/B 단자대 |
Ex Protection 방폭구조 |
|
L*W*H |
Max |
||
| FJG-10 | 165*178*150 |
20A |
Ex d IIC T6 IP65 |
| FJG-20 | 190*205*180 |
20A |
Ex d IIC T6 IP65 |
| FJG-40 | 300*300*200 |
20A |
Ex d IIC T6 IP65 |
| FJG-60 | 400*500*230 |
200A |
Ex d IIC T6 IP65 |
| FJG-100 | 500*550*320 |
200A |
Ex d IIC T6 IP65 |
Drawing / 도면
|

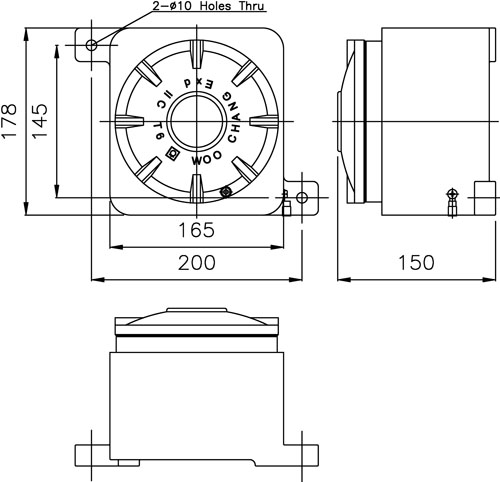

FJG-10 |
 |
|

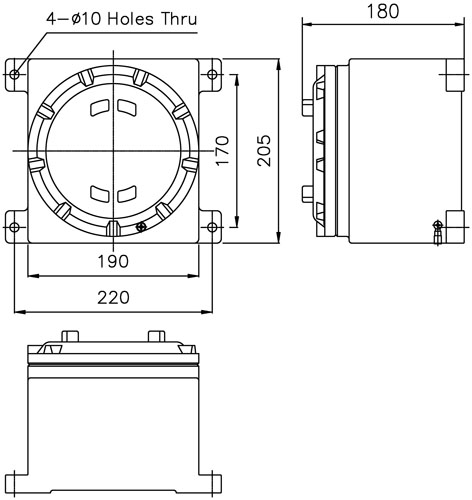

FJG-20 |
 |
|

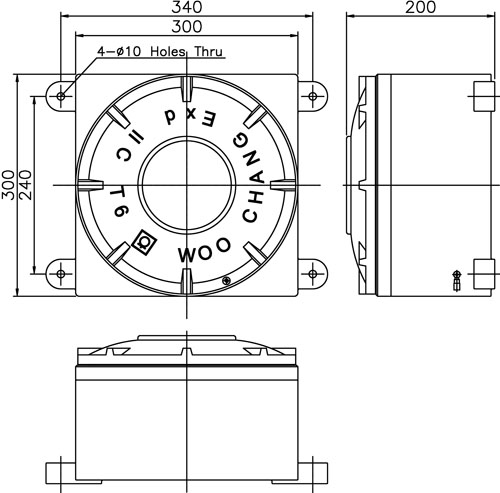

FJG-40 |
 |
|

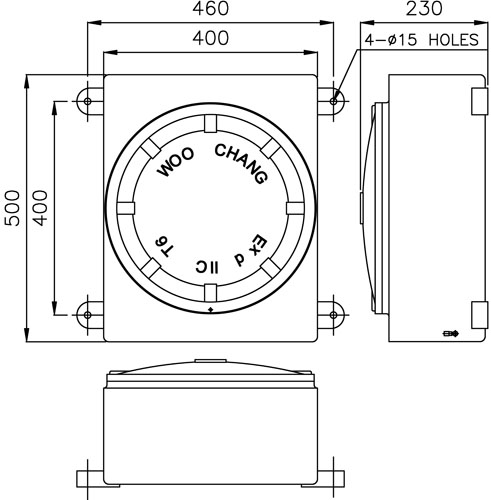

FJG-60 |
 |
|

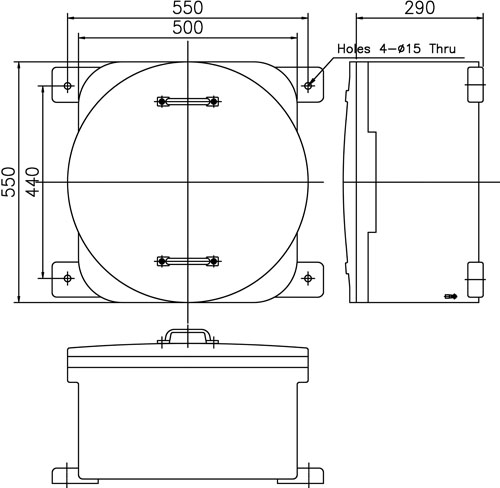

FJG-100 |
 |
Material / 재질
|
Body & Cover 바디 & 커버 |
Cast Aluminium Alloy |
|
Painting Color (기본색상) |
Munsell No. 7.5BG 6/1.5 |
*Customers can order other painting color.
*다른 색상 지정 가능
Electric / 정격 사양
|
Rated Voltage 전압 |
Max. 600 Vac |
|
Rated Frequency 전원 주파수 |
50/60Hz |
Hub Type Q'ty / 인입부 가공 정보
