내압/분진방폭형 Junction Box
Ex d IIB / IIB+H₂ T6 IP65 or IP66 (Zone 1/2)
Ex tD A21 IP65 T85℃ (Zone 21/22)
Ambient Temp. : -20 ~ +40℃
Ordering Information

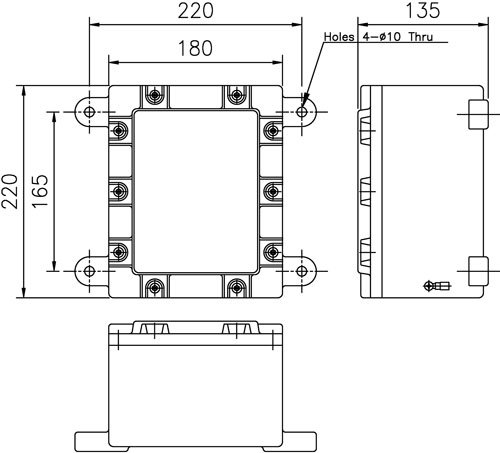

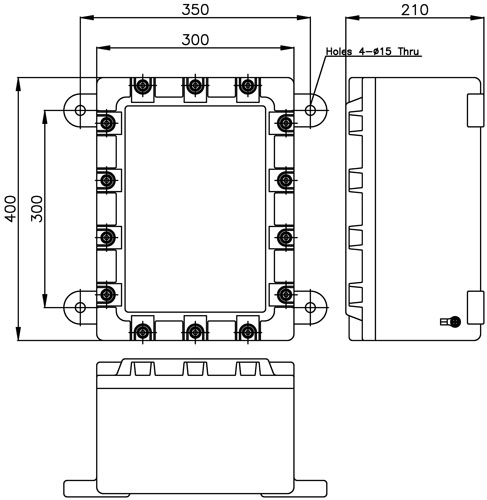

Drawing
Material (Standard)
| Body & Cover | Cast Aluminium Alloy |
|
Sunshade Cover (Option) |
STS 304 / EGI |
| Painting Color | Munsell No. 7.5BG 6/1.5 |
*Customers can order other painting color.
Technical Data
| Rated Voltage | Max. 600 Vac |
| Rated Frequency | 50/60Hz |
Box Specification
| Model | Size(mm) | T/B | Ex d Gas Group
IP Grade |
| No. | L*W*H |
Max. A Max. P |
|
|
FCJB-10 FCJB-TD-10 |
150*220*135 |
20A 15P |
IIB+H2 IP65 |
|
FDJB-1522 |
35A 14P |
IIB+H2 IP66 |
|
|
FCJB-12 FCJB-TD-12 |
180*220*135 |
20A 12P |
IIB+H2 IP65 |
|
FCJB-15 FCJB-TD-15 |
220*230*136 |
20A 15P |
IIB+H2 IP65 |
|
FCJB-20 FCJB-TD-20 |
220*330*135 |
20A 20P |
IIB+H2 IP65 |
|
FDJB-2233 |
200A 20P |
IIB+H2 IP66 |
|
|
FCJB-30 |
300*300*195 |
20A 30P |
IIB+H2 IP65 |
|
FCJB-TD-30 |
200A 30P |
||
|
FCJB-35 FCJB-35-TD |
250*350*150 |
20A 35P |
IIB+H2 IP65 |
|
FCJB-40 FCJB-TD-40 |
300*400*210 |
20A 40P |
IIB+H2 IP65 |
|
FCJB-60 FCJB-TD-60 |
400*500*225 |
20A 60P |
IIB+H2 IP65 |
|
FCJB-80 FCJB-TD-80 |
400*600*235 |
20A 80P |
IIB+H2 IP65 |
|
FCJB-100 |
500*500*230 |
20A 100P |
IIB+H2 IP65 |
|
FCJB-TD-100 |
200A 100P |
||
|
FCJB-110 FCJB-TD-110 |
400*700*260 |
20A 100P |
IIB+H2 IP65 |
|
FCJB-120 |
500*700*290 |
20A 120P |
IIB+H2 IP65 |
|
FCJB-TD-120 |
200A 120P |
||
|
FCJB-44 FCJB-TD-44 |
400*400*260 |
200A 50P |
IIB IP65 |
|
FCJB-53 FCJB-TD-53 |
300*500*230 |
200A 50P |
IIB IP65 |
|
FCJB-56 FCJB-TD-56 |
500*600*260 |
200A 120P |
IIB IP65 |
|
FCJB-66 FCJB-TD-66 |
600*600*255 |
200A 140P |
IIB IP66 |
|
FCJB-180 |
600*800*300 |
200A 180P |
IIB IP65 |
|
FCJB-200 FCJB-TD-200 |
700*1000*310 |
200A 200P |
IIB IP65 |
Box Detail Dimension
| Model |
Dimension(mm) |
|||||
| No. |
A |
B | C | D | X | H |
|

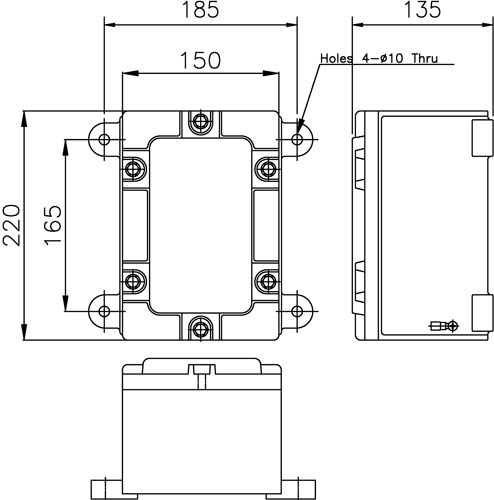

FCJB-10 FCJB-TD-10 FDJB-1522 |
150 | 220 | 185 | 165 | Φ10 | 135 |
|
FCJB-12 FCJB-TD-12 |
180 | 220 | 220 | 160 | Φ10 | 135 |
|

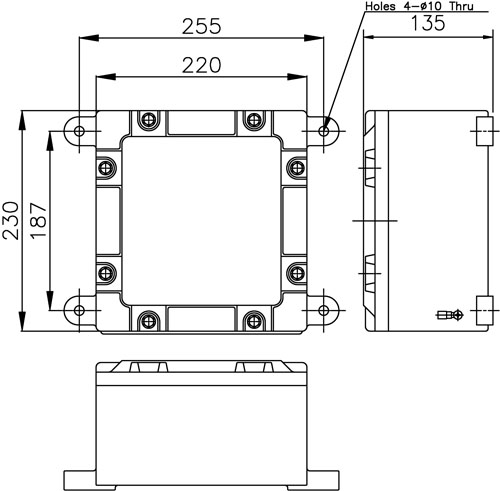

FCJB-15 FCJB-TD-15 |
220 | 230 | 255 | 187 | Φ10 | 136 |
|

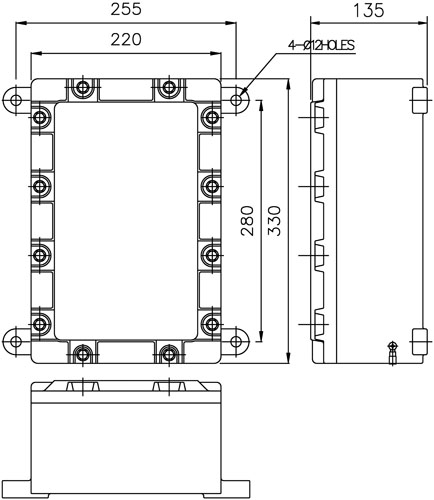

FCJB-20 FCJB-TD-20 FDJB-2233 |
220 | 330 | 255 | 280 | Φ12 | 135 |
|

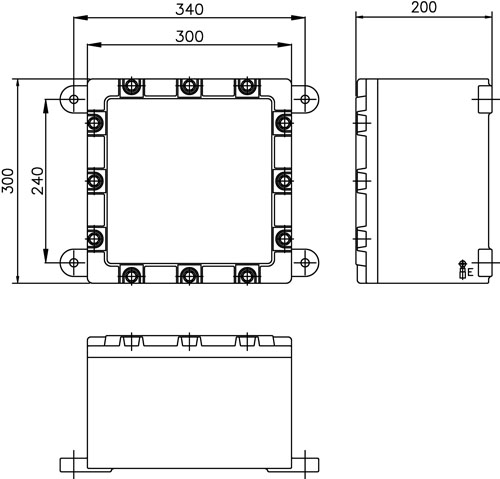

FCJB-30 FCJB-TD-30 |
300 | 300 | 340 | 240 | Φ12 | 195 |
|

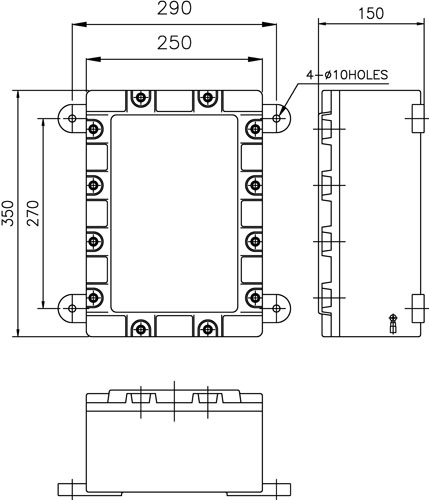

FCJB-35 FCJB-35-TD |
250 | 350 | 290 | 270 | Φ12 | 150 |
|
FCJB-40 FCJB-TD-40 |
300 | 400 | 350 | 300 | Φ15 | 210 |
|
FCJB-60 FCJB-TD-60 |
400 | 500 | 460 | 400 | Φ15 | 225 |
|

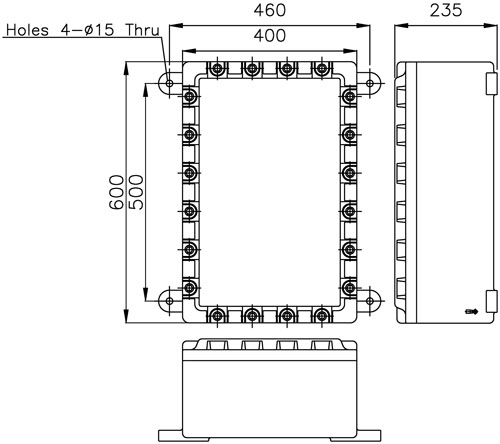

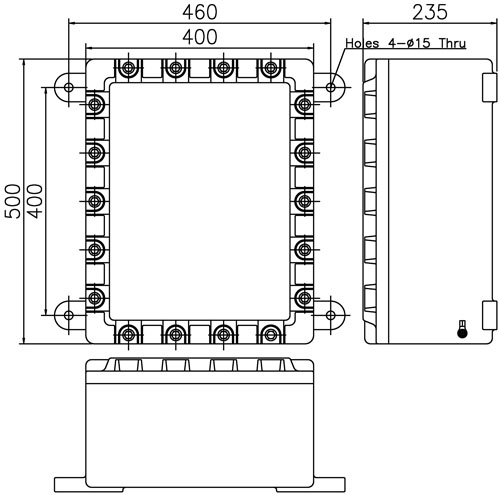

FCJB-80 FCJB-TD-80 |
400 | 600 | 460 | 500 | Φ15 | 235 |
|

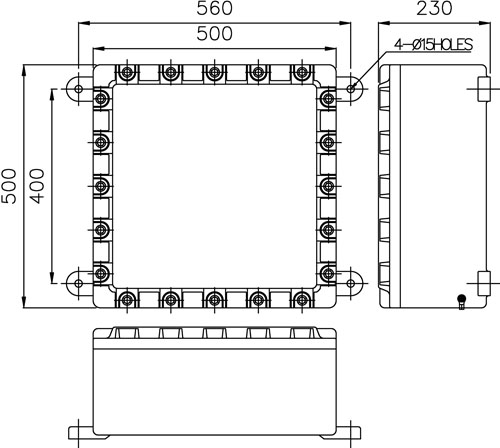

FCJB-100 FCJB-TD-100 |
500 | 500 | 560 | 400 | Φ15 | 230 |
|

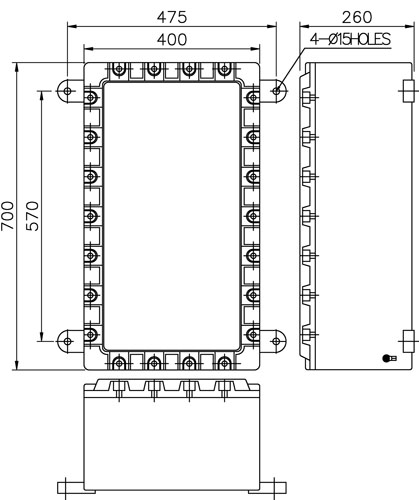

FCJB-110 FCJB-TD-110 |
400 | 700 | 475 | 570 | Φ15 | 260 |
|

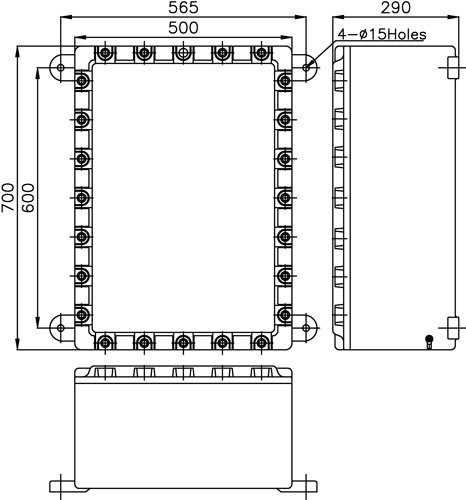

FCJB-120 FCJB-TD-120 |
500 | 700 | 565 | 600 | Φ15 | 290 |
|

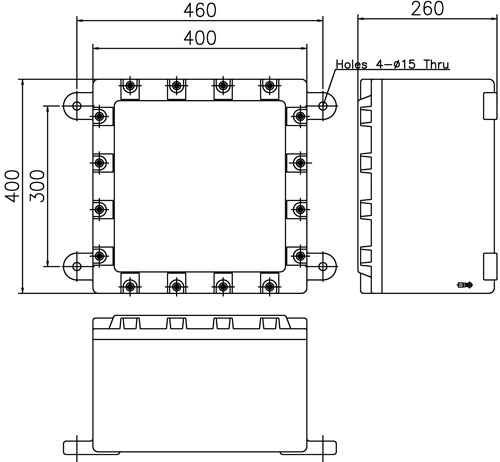

FCJB-44 FCJB-TD-44 |
400 | 400 | 460 | 300 | Φ15 | 260 |
|

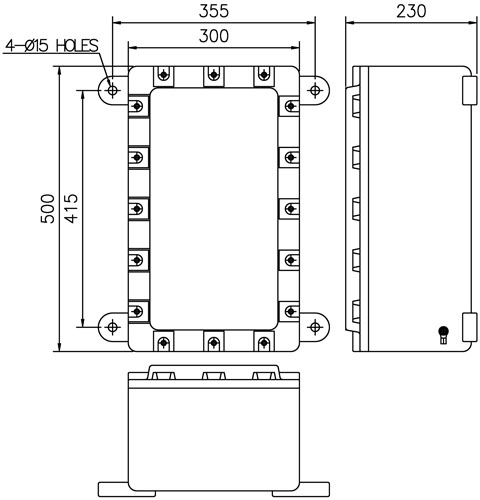

FCJB-53 FCJB-TD-53 |
300 | 500 | 355 | 415 | Φ15 | 230 |
|

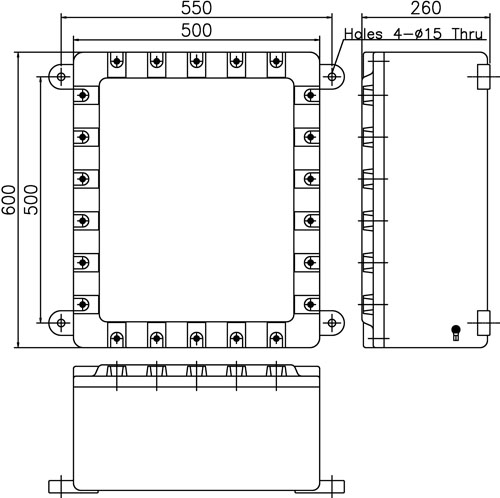

FCJB-56 FCJB-TD-56 |
500 | 600 | 550 | 500 | Φ15 | 260 |
|

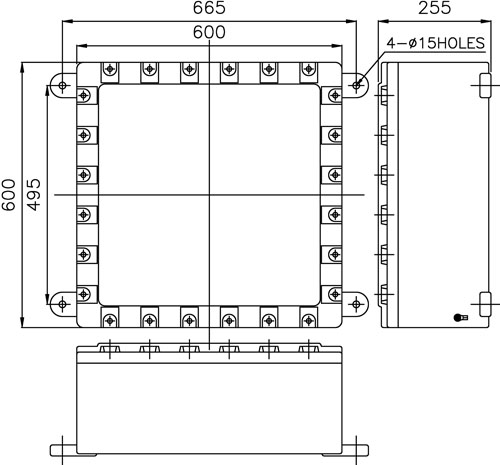

FCJB-66 FCJB-TD-66 |
600 | 600 | 665 | 495 | Φ15 | 255 |
|

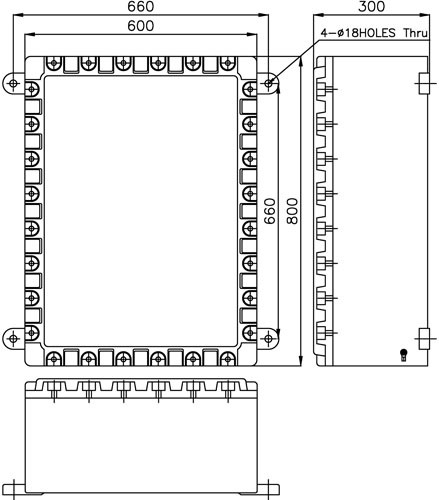

FCJB-180 |
600 | 800 | 660 | 660 | Φ18 | 300 |
|

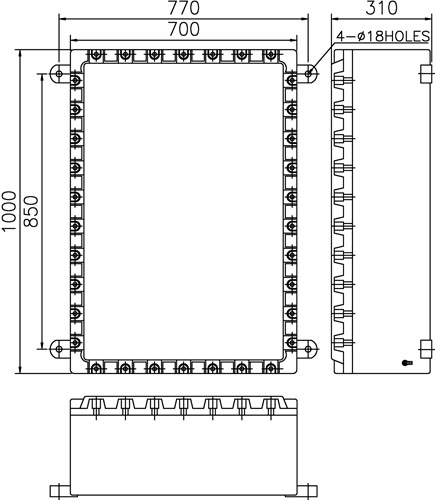

FCJB-200 FCJB-TD-200 |
700 | 1000 | 770 | 850 | Φ18 | 310 |
Hub Type Q'ty
