방폭형 Junction Box (Stainless Steel)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃
Box Specification / 박스 사양
|
Model 모델명 |
Box Size 박스 치수 |
T/B 단자대 |
Ex Protection 방폭구조 |
|
L*W*H |
Max |
||
| WJB-22 | 250 * 250 * 200 | 125A |
Ex e IIC T5/T6 IP66 for Zone 1/2 Ex tD A21 IP66 T100℃/T85℃ for Zone 21/22 |
| WJB-55 | 500 * 500 * 200 | 125A |
Ex e IIC T4/T5 IP66 for Zone 1/2 Ex tD A21 IP66 T135℃/T100℃ for Zone 21/22 |
| WJB-40 | 300 * 400 * 204 | 15A |
Ex e II T5 IP65 for Zone 1/2 |
| WJB-60 | 400 * 500 * 204 | 15A |
Ex e II T5 IP65 for Zone 1/2 |
| WJB-100 | 400 * 600 * 204 | 15A |
Ex e II T5 IP65 for Zone 1/2 |
| WJB-0815 | 800 * 1500 * 375 | 400A |
Ex tb IIIC T85℃ Db IP66 for Zone 21/22 |
Drawing / 도면
|

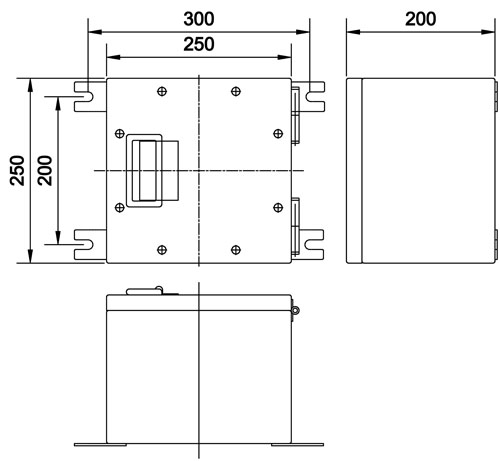

WJB-22 |
 |

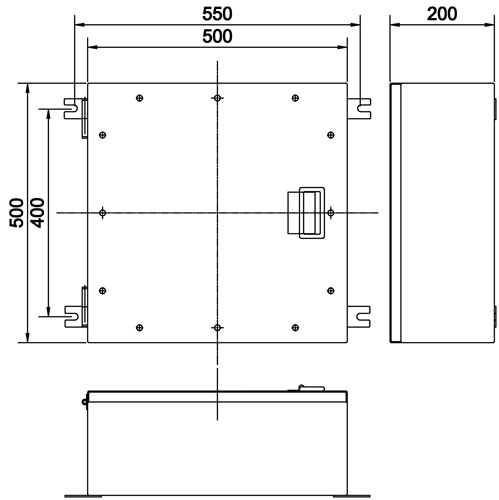

| WJB-55 |  |

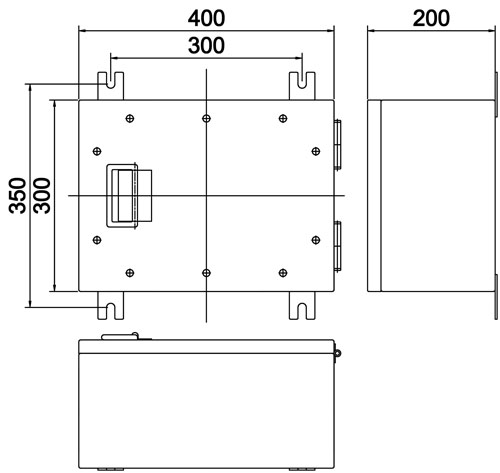

| WJB-40 |  |

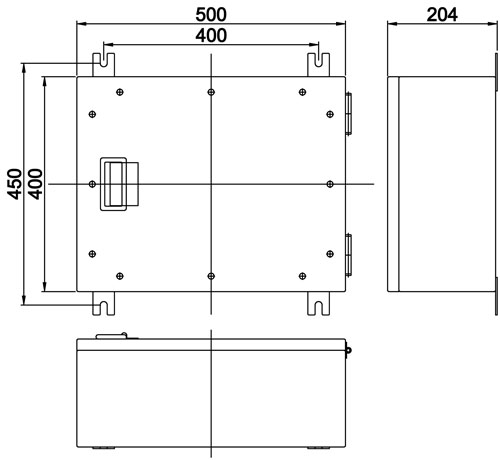

| WJB-60 |  |

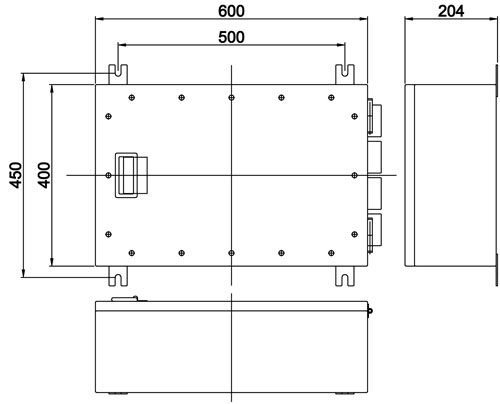

| WJB-100 |  |

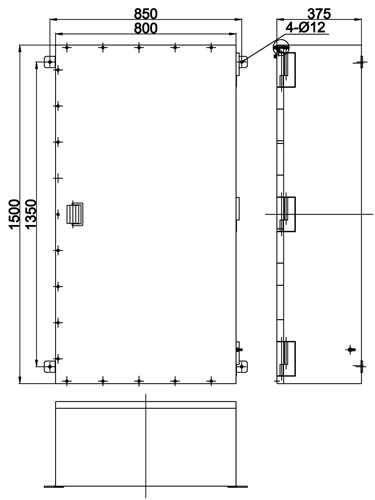

| WJB-0815 |  |
Material / 재질
|
Body & Cover 바디 & 커버 |
Stainless Steel |
Electric / 정격 사양
|
Rated Voltage 전압 |
Max. 600 Vac |
|
Rated Frequency 전원 주파수 |
50/60Hz |

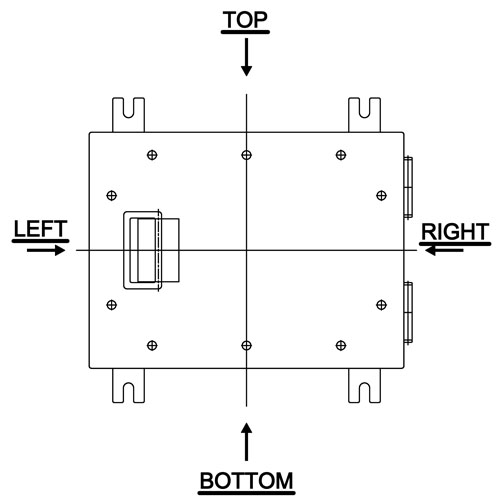

Hub Type Q'ty / 인입부 가공 정보
 |
 |
