방폭형 Cable Gland (Packing / CG,GC)

CG / GC-Series

방폭형 Cable Gland (Packing / 고무패킹)
Ex d IIC IP66 for Zone 1/2 (가스 1, 2종 장소)
Ex tD A21 IP66 for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20 ~ +80℃

목록으로

제품특징 제품 자료실

Ex Protection / 방폭구조

CG-Series

GC-Series

Ex d IIC IP66 for Zone 1/2 (가스 1, 2종 장소)
Ex tD A21 IP66 for Zone 21/22 (분진 21, 22종 장소)

Material / 재질

Body

바디

Cast Aluminium Alloy

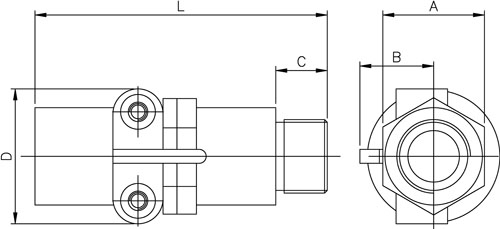

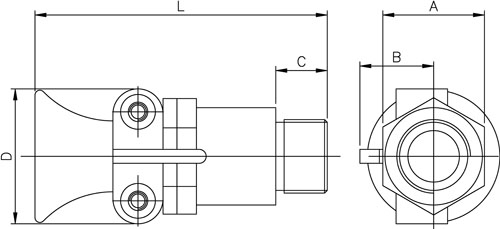

Drawing & Model Dimension / 도면 & 모델별 치수

CG-Series
GC-Series

Model 모델	Thread 나사산	Dimension / 치수
Model 모델	Thread 나사산	A	B	C	D	L
CG-16 GC-16	PF/NPT 1/2" (16C)	32.5	24	18	46	91
CG-22 GC-22	PF/NPT 3/4" (22C)	36.5	26.5	18.5	48.5	105
CG-28 GC-28	PF/NPT 1" (28C)	40	28	23	59	115.5
CG-36 GC-36	PF/NPT 1-1/4" (36C)	52	40	25	68	124
CG-42 GC-42	PF/NPT 1-1/2" (42C)	76	50	26	85	177
CG-54 GC-54	PF/NPT 2" (54C)	84	54.5	27	93	194

Model Specification / 모델별 사양

Model 모델	Weight 무게 (kg)	Cable Dia. 전선 외경 지름 (mm)	Thread 나사산
CG-16	0.1	6~8	PF/NPT 1/2" (16C)
GC-16	0.15
CG-22	0.15	11~13	PF/NPT 3/4" (22C)
GC-22	0.2
CG-28	0.2	18~20	PF/NPT 1" (28C)
GC-28	0.25
CG-36	0.35	21~23	PF/NPT 1-1/4" (36C)
GC-36	0.4
CG-42	0.9	32~34	PF/NPT 1-1/2" (42C)
GC-42	0.9
CG-54	1.15	43~45	PF/NPT 2" (54C)
GC-54	1.4

- 주문 제작 : NPT 나사산 (최소 주문 수량과 납기 소요시간이 증가할 수 있습니다.)

제품 CAD 도면(dwg, zip) 및 관련 카달로그(pdf)

*해당 도면은 AutoCAD 2000 버전으로 작성되었습니다.

*인증서 등 기타 추가 문의사항은 홈페이지 아래 전화번호 또는 메일로 문의바랍니다.
